220伏的電壓是怎么改變成5伏的
  • 發布時間:2021-03-13 14:40:54
  • 來源:
  • 閱讀次數:
220伏的電壓是怎么改變成5伏的
想將AC220V電壓轉為5V電壓,若想要5V的交流,直接選用一個5V的電源變壓器降壓即可獲得5V的交流電壓。若想獲得直流5V電壓,采用電源變壓器降壓,然后再經整流、濾波及穩壓即可獲得5V直流電壓。不過這種采用變壓器降壓獲得5V的直流電壓體積較大,若要求體積較小,可以選用市售的5V隔離型AC-DC電源模塊。下面我們介紹兩種將AC220V轉為直流5V電壓的方法。
1、采用電源變壓器降壓及穩壓獲得直流5V電壓

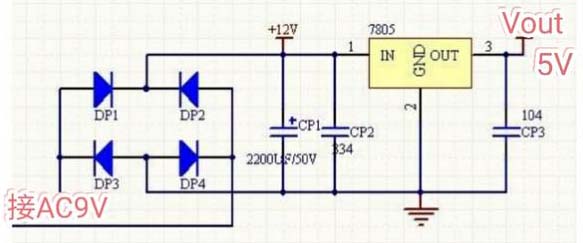

220伏電壓變成5伏
5V穩壓電路。
上圖中是一個簡單的5V直流穩壓電路。該電路的輸入端(即整流橋的輸入端)接9V變壓器的次級輸出端(圖中變壓器未畫出),該交流電壓經整流橋整流、電容C1濾波后加至7805的輸入端,經7805穩壓后,輸出即為5V的穩定電壓,最大輸出電流可達1.5A。若想獲得更大的輸出電流,可以選用LM2576-5穩壓IC來穩壓,其最大輸出電流可達3A。
2、采用隔離型的AC-DC模塊獲得直流5V電壓

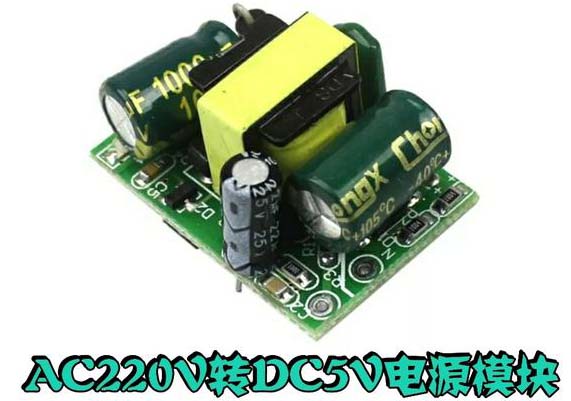

220伏電壓變成5伏
AC-DC電源模塊。
上述采用變壓器降壓獲得5V電壓的電路體積較大,若要求體積小巧,并且負載電流不是很大(數百mA以內),可以選用市售的隔離型AC-DC電源模塊來獲得5V的直流電壓。
上圖所示的這種AC-DC電源模塊直接對AC220V整流,然后經高壓電容濾波后變?yōu)楦邏褐绷鳎俳?jīng)專用的開關電源IC的振蕩、降壓、穩壓等一系列處理后,在輸出端輸出的便是穩定的5V直流電壓。

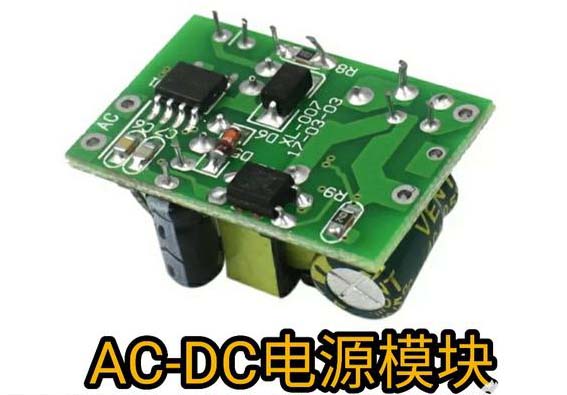

220伏電壓變成5伏
AC-DC電源模塊的背面。
上述的這種AC-DC電源模塊一般都采用貼片元件制作,體積很小,輸出電壓為5V時,輸出電流最大可達700mA,足可以滿足一般的要求。
