    聲控閃光燈原理電路圖解

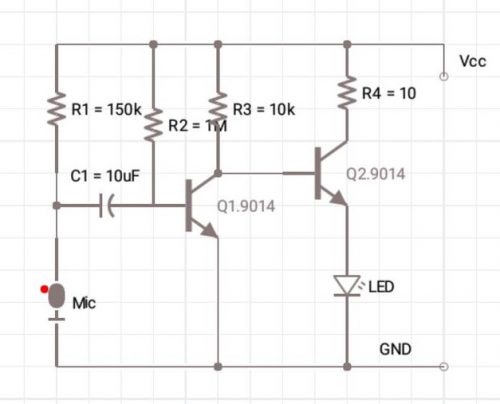

    聲控閃光燈原理電路
    電源通電由R1限流給麥克風供電,此時電流為直流,電流流不過電容C1(電容阻直通交)從而使三極管Q1截止,燈泡不發光,當麥克風采集到聲音時,麥克風將聲音信號轉變成微弱的電流信號,微弱的通過電容C1耦合到Q1的基極,由于電流非常小,達不到三極管Q1導通的條件,于是R2為三極管的上拉電阻將三極管基極電壓拉高(但不足以使三極管導通)通過疊加C1耦合的電流信號才能使三極管導通,三極管Q1導通就為放大微弱的信號,這個被放大的電流信號通過Q1的集電極流到Q2的基極.R3同為上拉電阻使三極管導通。由于Q1.Q2都導通,電源電壓通過R4限流,流過燈泡,回到負極燈泡發光,因此沒有聲音的情況燈泡不發光。
