    外部電源與鋰電池自動切換電路(雙電源切換)

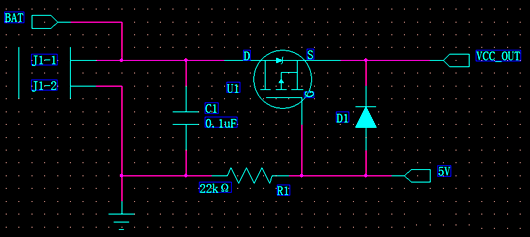

    分享一個外部電源和鋰電池自動切換電路(雙電源切換):
    電源 鋰電池 切換電路
    使用低Uth類型的PMOS管(如Uth=-2V)做開關。
    當5V沒接入時,PMOS管的柵極通過電阻R1下拉到地(0V),鋰電池BAT(3.7~4.2V)通過MOS管的內部體二極管到達源極,源極電壓為(3~3.5)V,此時Ugs為(-3.5)V到(-3)V,Ugs < Uth,MOS管導通,輸出Vout=(3.7~4.2)V,(注當MOS管導通后,體二極管截止,不會有電流流過體二極管)。
    當5V接入后,通過二極管D1到達源極,源極電壓為4.3V,柵極電壓為5V,Ugs=5-4.3=0.7V>Uth,此時MOS管關斷,輸出Vout=4.3V(5-0.7)。
