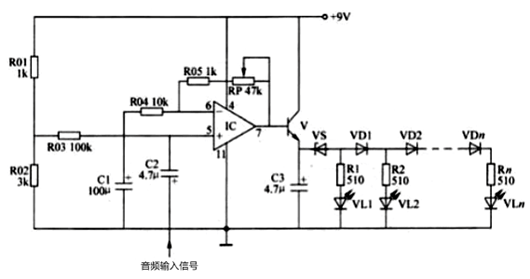

一、基于LM324的LED電平指示器電路設計
（一）電路功能與應用場景
該LED電平指示器電路以LM324運算放大器為核心，具備可調增益放大功能。它可靈活連接至音頻功放電路輸出端，用作功放輸出電平指示；也可接入音頻前置放大電路輸出端（音量控制電路前），擔任前置級電平指示角色，直觀反映音頻信號強度。
（二）電路組成與工作原理
增益可調放大前級：LM324運放構成的放大前級，搭配可調電阻RP，實現增益量的靈活調節，以適應不同幅度的輸入信號需求。
LED驅動電路：由三極管V、電容器C3、穩壓二極管VS，以及電阻器R1-Rn、發光二極管VL1-VLn和二極管VD1-VDn組成。音頻輸入信號經C2耦合至LM324運放的5腳，經運放與三極管放大后，從三極管發射極輸出信號電壓，隨著音頻輸入信號強度增加，VL1-VLn逐級點亮，點亮的LED數量直觀指示輸入信號的強弱。
（三）元器件選擇
電阻器：R01-R05和R1-Rn選用1/4W碳膜電阻器或金屬膜電阻器，確保在額定功率內穩定工作。
可調電阻：RP選用超小型電位器或立式可變電阻器，方便進行增益的精細調節。
電容器：C1-C3均選用耐壓值為16V的鋁電解電容器，保證在常見音頻電路電壓下可靠運行。
二極管：VD1-VDn選用1N4148型硅開關二極管或2AP5，VS選用1/2W、3.6V的硅穩壓二極管，確?？焖匍_關與穩定限壓功能。
發光二極管：VL1-VLn均選用Φ5mm的紅色高亮度發光二極管，提供清晰可見的電平指示。
三極管：V選用C8050或58050、3DG8050型硅NPN晶體管，具備良好的放大性能與開關特性。
集成電路：IC選用LM324型運算放大集成電路，集成四個獨立運放，滿足電路放大需求。

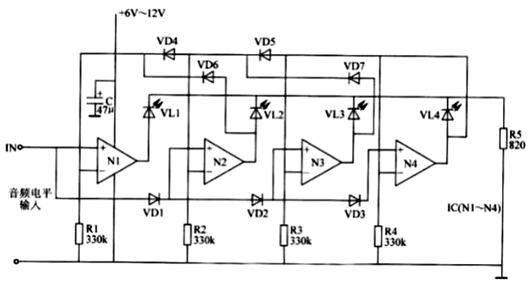

二、無增益放大電路的LED電平指示器設計
（一）電路功能與顯示方式
此LED電平指示器自身不帶增益放大電路，適用于音頻功放輸出端的電平指示。它提供移動點光式和逐級點亮式兩種顯示方式選擇，直觀呈現輸入音頻信號電平變化。
（二）工作原理
移動點光式顯示：當輸入音頻信號電平小于0.7V時，N1輸出高電平，VL1點亮；輸入信號電平在0.7-1.4V之間時，N2輸出高電平，VL2點亮的同時，通過VD6使N1的反相輸入端變為高電平，N1輸出低電平，VL1熄滅。依此類推，隨著輸入信號電平升高，VL1和VL4依次點亮，形成移動點光顯示效果。
逐級點亮式顯示：去掉二極管VD4-VD7后，電路變為四級LED電平指示器。此時，隨著輸入信號電平大小變化，VL1-VL4逐級點亮，以光線長度直觀表示輸入信號強度。
（三）元器件選擇
電阻器：R1-R5選用1/4W碳膜電阻器或金屬膜電阻器。
電容器：C選用耐壓值為16V的鋁電解電容器。
二極管：VD1-VD7均選用1N4148型硅開關二極管。
發光二極管：VL1-VL4均選用Φ5mm的發光二極管。
集成電路：IC選用LM324型四運放集成電路。
