    led電源,LED驅動電源電路原理圖介紹
    輸入過壓保護
    在 LED 驅動電路中,輸入過壓保護環節至關重要,其主要應對雷擊或市電沖擊所產生的浪涌電壓。當 DC 電壓經 “+48V、GNG” 端口流入電路,并經過 R1 電阻限流時,若后續線路不幸發生短路,R1 的電流隨之增大,致使兩端壓降升高。一旦壓降突破 1W 閾值,保護機制即時響應,R1 阻值瞬間躍升至近似無窮大,成功隔絕 +48V 輸入電路與負載的聯系,達成保護效果。完成限流工序后,電壓涌入整流橋,推進后續流程。
    LED驅動電源電路

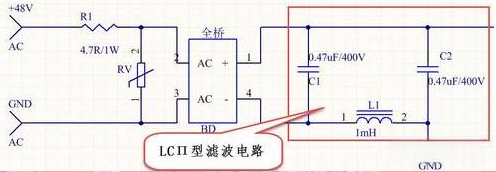

    輸入過壓保護電路由 R1 與 RV 協同搭建。RV 乃壓敏元件,以非線性半導體材料鑄就,伏安特性與穩壓二極管相仿。常態下,RV 阻抗甚高,僅允微弱電流通行。而逢高電壓侵襲,尤其是雷擊或市電沖擊衍生的浪涌,RV 馬上轉為短路狀態,切斷輸入總電流,捍衛后續電路不受損傷。鑒于所有電流皆流經 R1 和 RV,而 R1 功率僅 1W,危急時刻能瞬間開路,雙重保障電路安全。
    整流濾波電路
    面對交流 AC 輸入情境,橋式整流器挑起將交流電轉變?yōu)橹绷麟姷拇罅海瑧{借二極管單向?qū)ㄌ刭|(zhì)實現轉換。若直流 DC(+48V) voltage 直接饋入整流橋 BD,其輸出直流電壓呈現上正下負態勢。若 +48V 電源本已是直流,整流橋此時充當輸入極性保護衛士,無論輸入極性怎樣,都能確保驅動電源不受損壞。再借助 C1、C2、L1 等元件濾波,能將整流后夾雜交流成分的電壓波形,梳理為平滑直流電,LC Π 型濾波電路在其中大顯身手。
    LED驅動電源電路
    整流后的直流電壓,交流雜質難以避免。LC Π 型濾波電路登場,電感 L1 攜手電容 C1、C2,降低電壓中交流成分,穩定直流輸出。電壓經此 Circuit,波形得以平滑,為后續環節供應可靠電源。
    箝位吸收電路

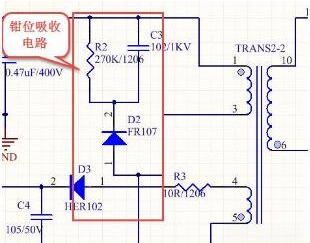

    圖中紅框標記處,便是箝位吸收電路。它的使命是守護 IC 內部 MOS 管。整流濾波后的電壓,一部分經變壓器繞組輸送至 U1(TK5401)的第 7、8 腳;另一邊,電壓經 R1、C3、D2 組成的箝位電路,同樣連接到 7、8 腳。此箝位電路專注于吸收變壓器 TRANS2 - 2 繞組兩端反向電動勢,消除自激振蕩,為變壓器下一周期運作籌備。若變壓器未能復位,將會飽和、喪失感抗,而 R1 和 C3 構成的 RC 充放電回路,能有效反向積累電動勢。D2 則擔當隔離角色,正半周阻斷感應電動勢環路,負半周導通,快速釋放電動勢,使 IC 內 MOS 管免遭尖峰電壓損害。
    LED驅動電源電路
    U1 工作原理

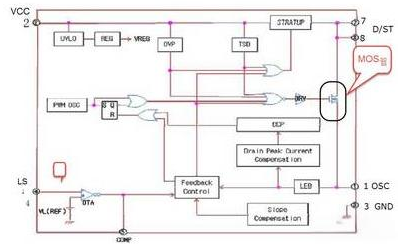

    TK5401 這款 LED 驅動 IC,設計獨到,無需電解電容就能達成高效驅動。它內嵌高電壓功率 MOS 管,型號為 650/1.9 歐姆,適配 AC85V 至 265V 的寬泛通用交流輸入電壓。其驅動電路借精密脈沖檢測漏電流峰值,D/ST(7 腳,8 腳)端電壓超越 OCP 電壓時,功率 MOS 管即刻關閉,保障漏電流受控。同樣,s/ocp(1 腳)和 GND(3 腳)間的電流采樣電阻,一旦壓降觸及 OCP 電壓閾值,功率 MOS 管也會關停。

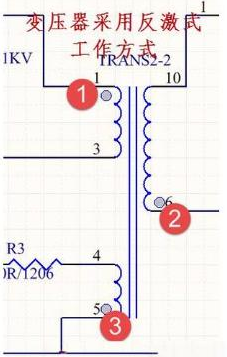

    該電路運用反激式變壓器工作模式。變壓器初級與次級相位相反,始終保持 180 度相位差,賦予電路高效、穩定的變換性能。
    LED驅動電源電路

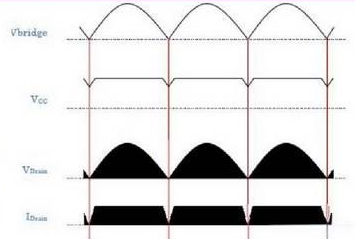

    經整流濾波的電源 voltage,經變壓器繞組輸入至 IC 的 7、8 腳,對應 MOS 管的 “D 極” 和 “S 極”。電源 voltage 的變換,依賴這兩個引腳的接通與斷開。初次變換時,U1 啟動,內部啟動電路為 7、8 腳供電,U1 向內部 MOS 管 “G 極” 輸出方波脈沖,D 極與 S 極接通,因 S 極接地,變壓器一端瞬時接地成回路。變壓器作為感性元件,電流拒突變,感抗產生,電流線性攀升,感應電壓反向而生,抑制突變,下繞組與次級繞組產生電動勢,電 - 磁 - 電轉換原理在此體現。
    次變換建立在正反饋供電繞組電動勢基礎上,經 D3 整流、R3 限流、C4 濾波后,分為兩路供電,其一供 U1 第 2 腳,其二給光電耦合器件 PC817。第 2 腳得電后,U1 內部 PWM 供電控制系統切換至正反饋繞組供電,維持振蕩電路工作,輸出第二個脈沖控制信息,調節 MOS 管開關狀態,變壓器持續電 - 磁 - 電轉換。
    LED驅動電源電路
    LED驅動電源電路
    輸出整流電路

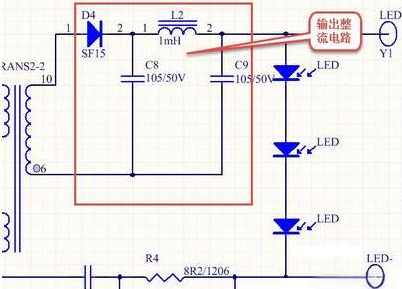

    變壓器次級輸出 voltage,經 D4 整流,再由 C8 和 L1 濾波,為 LED 燈輸送穩定電源。電感 L1 除濾波外,續流作用關鍵,倚賴電感電流拒突變規律,保障輸出電流平穩。
    LED驅動電源電路
    恒流電路
    恒流電路乃電路原理圖核心。
    LED驅動電源電路

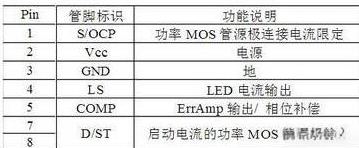

    8 腳 MOS 輸入端控電路通斷;6 腳懸空;5 腳外接電容定 RC 時間常數,充電 MOS 管通,放電則斷;4 腳 voltage 檢測,依 voltage 控輸出脈沖占空比;3 腳接地;2 腳供電;1 腳外接電阻與 5 腳電容組 RC 振蕩源。

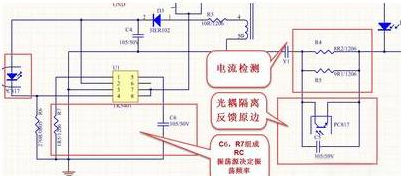

    4 腳外接光耦 PC817,與輸出電路 R4 并聯。R7 檢測電流,依據歐姆定律,電流增,R4 兩端 voltage 升,達一定值,PC817 導通,副邊 RV 導通,內阻降,4 腳 voltage 上升,經與內部基礎 voltage 比較,輸出信號關斷 MOS 管,實現恒流。
    LED驅動電源電路
    U1 內部 PWM 模塊助力,輸出電流超標時,自動調降 PWM 占空比,減 output current,達成恒流。同時,電路配備過流保護,異常時及時切斷電源,護設備周全。
