一、FET概述

FET（Field Effect Transistor），即場效應晶體管，亦稱場效應管。與傳統晶體管（屬電流控制器件）不同，F(xiàn)ET是一種電壓控制器件，具備極高輸入阻抗以及較大功率增益，且因電壓控制特性，噪聲水平較低。從發展歷程來看，F(xiàn)ET是基于三極管原理研發而成的新一代放大元件。一個標準的FET包含三個重要電極，分別是柵極、漏極以及源極。

二、FET工作原理

與晶體管（電流控制）的工作機制有所區別，F(xiàn)ET作為電壓控制器件，其特性與電子管相似。它具有高輸入阻抗、大功率增益以及低噪聲等諸多優勢，正因如此，F(xiàn)ET在眾多電子電路，尤其是音響領域，得到了愈發廣泛的應用。

在結構方面，場效應管是一種單極型晶體管，僅含有一個 P-N 結。處于零偏壓狀態時，場效應管呈現導通狀態。若在其柵極（G）與源極（S）之間施加反向偏壓，也就是柵極偏壓，那么在反向電場的作用下，P-N 結的耗盡區將會變厚，進而導致溝道變窄，最終使得漏極電流減小。當反向偏壓達到特定值時，耗盡區會將溝道完全“夾斷”，此時場效應管進入截止狀態。此時的反向偏壓被稱作夾斷電壓，用 Vpo 表示。它與柵極電壓 Vgs 和漏源電壓 Vds 之間存在近似關系：Vpo=Vps+|Vgs|，其中 |Vgs| 表示 Vgs 的絕對值。

三、FET結構特點

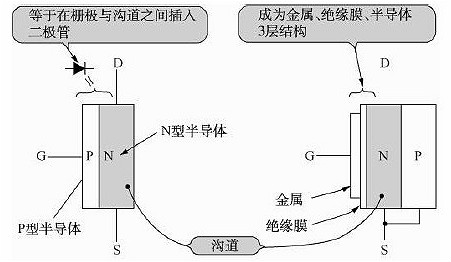

從結構上看，F(xiàn)ET主要由幾個關鍵部分構成。以 P 溝 FET 為例，其 P 型半導體部分與 N 型半導體部分的布局與常規 FET 相比是互換的。

與雙極晶體管相比，雙極晶體管的基極與發射極之間、基極與集電極之間分別存在兩個 PN 結，這意味著其間存在二極管結構。而 JFET 的柵極與溝道（溝道指的是輸出電路中漏極與源極之間流經的路徑）之間則存在 PN 結，因此可以認為其中存在二極管（這也是 JFET 被稱為結型場效應管的原因）。

四、FET分類方式

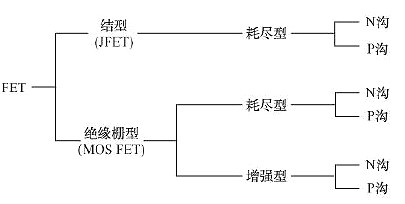

按照結構特征，F(xiàn)ET主要分為兩類，一類是結型場效應管（JFET：Junction FET），另一類是絕緣柵場效應管（MOSFET：Metal Oxide Semiconductor FET）。

進一步而言，依據電學特性，MOSFET 還可以細分為耗盡型與增強型兩種類型。此外，它們又能根據導電類型進一步劃分為 N 溝型（與雙極晶體管中的 NPN 型相對應）以及 P 溝型（與雙極晶體管中的 PNP 型相對應）。不過，從實際的 FET 型號來看，很難直接從型號上辨別出 JFET 與 MOSFET、耗盡型與增強型的區別。通常來說，N 溝器件的型號多為 2SK×××（也存在雙柵的 3SK×××），而 P 溝器件則一般為 2SJ×××，以此來區分 N 溝與 P 溝器件。

五、極性判斷方法

結型場效應管的判別 ：將萬用表調至 R×1k 擋位，用黑表筆接觸假設為柵極 G 的管腳，然后使用紅表筆分別接觸另外兩個管腳。若測得的阻值相對較小（大約在 5 到 10 歐之間），隨后交換紅、黑表筆再次進行測量，若此時阻值均較大，則可判定該管為 N 溝道管，且黑表筆接觸的管腳即為柵極 G，這說明之前的假設是正確的。采用類似的方法，也可以判別出 P 溝道的結型場效應管。

金屬氧化物場效應管的判別 ：

柵極 G 的判定 ：選用萬用表的 R×100 擋位，測量功率場效應管任意兩個引腳之間的正、反向電阻值。在某一次測量過程中，若發現兩引腳之間的電阻值為數百歐姆，那么這兩個引腳所對應的分別是 D 極與 S 極，而未接入表筆的那個引腳則為 G 極。

漏極 D、源極 S 及類型判定 ：利用萬用表的 R×1k 擋位，測量 D 極與 S 極之間的正、反向電阻值。其中，正向電阻值大約為 0.2×10kΩ，反向電阻值則在（5—∞）×10kΩ 的范圍內。在測量反向電阻時，保持紅表筆所接引腳不變，將黑表筆從所接引腳移開，與 G 極短暫觸碰后，再重新接回原引腳。此時會出現兩種情況：若萬用表讀數從原本的較大阻值變?yōu)榱悖瑒t說明紅表筆所接的是 S 極，黑表筆所接的是 D 極，并且使用黑表筆觸發 G 極有效（能夠使功率場效應管 D 極與 S 極之間的正、反向電阻值都變?yōu)?0Ω），由此可判斷該場效應管為 N 溝道型；反之，若萬用表讀數仍保持較大值不變，則將黑表筆繼續留在原引腳，改用紅表筆去觸碰 G 極，隨后紅表筆再接回原引腳。如果此時萬用表讀數從原來的較大阻值變?yōu)?0，則表明黑表筆所接的是 S 極，紅表筆所接的是 D 極，并且使用紅表筆觸發 G 極有效，那么該場效應管則為 P 溝道型。

六、FET的應用領域

信號放大 ：場效應管通過柵極電壓來控制源漏極電流，從而實現對電信號的有效放大。憑借其高輸入阻抗（介于 10^9 Ω 至 10^12 Ω 之間）以及低噪聲的特性，場效應管特別適用于高頻放大器的設計與應用，例如在射頻、音頻電路以及低噪聲前置放大電路中都能發揮重要作用。

電子開關應用 ：在數字電路以及電源管理領域，場效應管能夠迅速切換導通狀態，進而實現高效、可靠的開關功能。比如在電機驅動電路中，可以通過 MOSFET 來實現對大功率負載的精準控制；在邏輯門電路里，可用于構建諸如與非門（NAND）、或門（OR）等基礎的數字邏輯系統。

電壓控制與阻抗匹配 ：通過合理調節柵極電壓，可以精確地控制漏極電流。基于這一特性，場效應管被廣泛應用于電源穩壓器、電壓調節器等模擬電路中；同時，它還可以作為緩沖器使用，連接高阻抗信號源與低阻抗負載，從而有效改善高頻信號的傳輸質量，確保信號的穩定與完整。
